ÜRÜNLER ENVEA-PCME QAL-181 WS

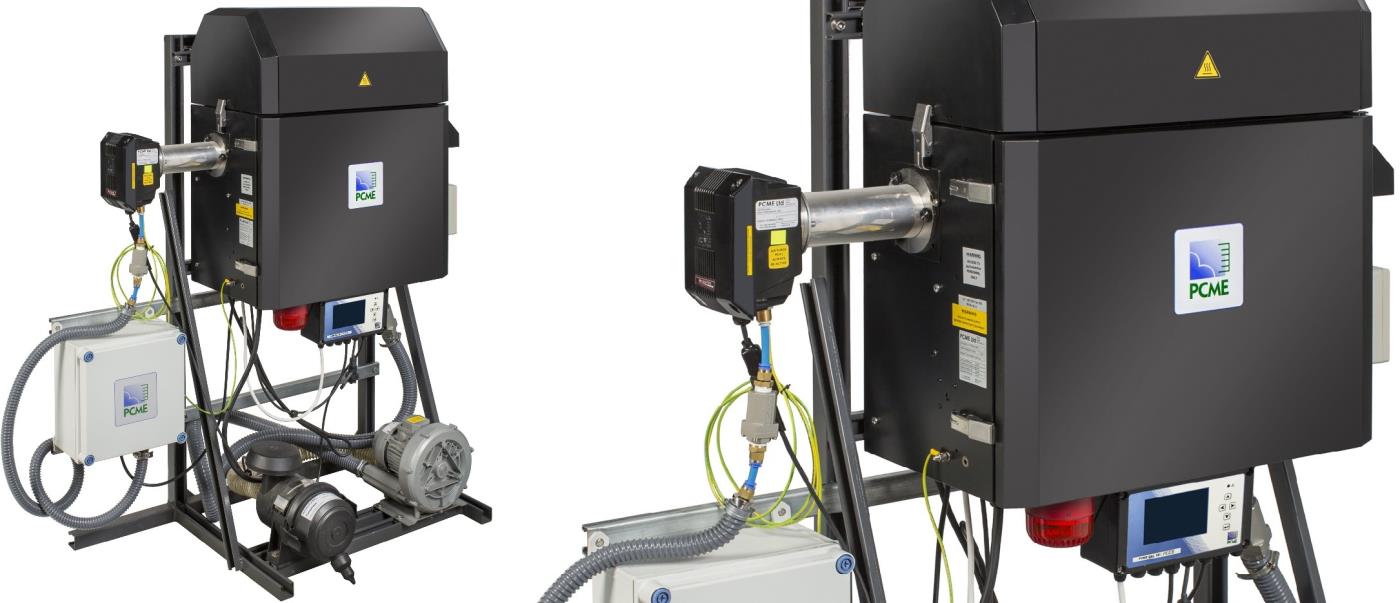

ENVEA-PCME QAL-181 WS

ENVEA-PCME STACK 181 WS, ıslak gaz yıkayıcılarından ve baca gazının çiğ noktasının (soğuk istifleme koşulları) veya su damlacıklarının altında kaldığı diğer işlemlerden kaynaklanan partikül emisyonlarını ölçmek için uygundur. Ekstrakt enstrüman, yığından temsili sürekli bir numune alır, su damlacıklarını buharlaştırmak için bu yoğuşma noktasının üstünden ısıtır ve daha sonra kuru koşullar altında partikül konsantrasyonunu ölçer. Isıtmalı bu ekstraktif yaklaşım, ıslak kollektörlerden sonra in-situ partikül monitörlerinin kullanılmasıyla ilişkili yoğuşma ve su damlacıklarından kaynaklanan enterferans problemlerinin üstesinden gelir.


ENVEA-PCME STACK 181 WS, QU1 uyumlu olarak TUV ve MCERTS tarafından onaylanmış gelişmiş bir ProScatterForward Scatter sensörü (PCME QAL 181) kullanır. Sertifika 0-15 mg/m3 kaplayabilecek aralıkları ile ve 0-100mg/m3, sensör REA (FGD) sonra bulunan yüksek azaltılan emisyonlarının izlenmesi için uygundur. Cihaz, ıslak FGD sistemi ile donatılmış bir kömürle çalışan enerji santralinin izleme emisyonlarının uygulanması için kritik olan ve PS-11 ve EN 14181 gerekliliklerini karşılayan doymuş baca gazını izleyebilmektedir .


Patentli ProScatter ™ Forward Scatter tekniği, bir lazer kaynağından yayılan ışığı parçacıklar tarafından yakın ileri yönde ölçer ve mükemmel çözünürlük ve sıfır sapma karakteristikleri ile diğer tekniklere kıyasla daha iyi bir sinyal gürültü oranına yol açar. Bu düşük konsantrasyonlarda bile (<0.1 mg/m3, yüksek stabiliteye sahip olmasını sağlar) yanı sıra emisyon 100 mg/m3 'yi istifler halinde sağlam işlem.

- Çok hassas (<0.1 mg/m 3 , ıslak duman içinde parçacık konsantrasyonlarının ölçülmesi için) ve sağlam gösterge
QAL3 raporlaması için Sıfır ve Span kontrol verilerini kaydetme, manuel denetim işlevselliği ile buharlaştırma odası ve örnekleme pompası dahil olmak üzere kapsamlı sistem kendi kontrolleri
- Montajı kolaylaştırmak, servisi ve istiflemeyi kaldırmak için modüler tasarım
- İzokinetik koşulların korunması için otomatik ayarlamalı izokinetik örnekleme (harici akış ölçerden giriş gerektirir)

Islak Yığın İzleme Sisteminin diğer iki sürümü de mevcut,  PCME QAL 181 WS ve PCME VIEW 181 WS;

- PCME QAL 181 WS, EN 14181'de tanımlandığı gibi QAL 1 ile EN 15267-3'e göre TUV tarafından 0 - 15 mg/m3 arasında bir sertifikasyon aralığı ile onaylanmıştır.
PCME VIEW 181 WS, QAL 1 sertifikasyonu gerektirmeyen uygulamalar için uygundur.

Çözünürlük ve Hassasiyet

PCME QAL 181 PCME BLOĞU 181 WS içinde sensör PCME özgü bir düşük açılı ileri ışık saçılımı ölçüm prensibini (bakınız kullanan ProScatter ™ ileri dağılım). Dağınık ışığın ölçülen 'konisi', aşağıdakileri sağlayan tipik ışık saçma aletlerinden daha büyüktür:

- Sinyal-gürültü oranının artması nedeniyle mükemmel algılama ve hassasiyet
Parçacık büyüklüğünü değiştirmeye karşı daha az çapraz hassasiyet, aletin uygun olduğu daha geniş bir uygulama alanına olanak sağlar.

Sistemin Kendi Kontrolleri

Örnek hat tıkanıklıklarının veya yetersiz ısınma sorunlarının otomatik olarak tespit edildiğinden ve önlenebildiğinden emin olmak için, ekstraksiyon akış hattında akış hızları ve ısıtıcı sıcaklıkları sürekli olarak izlenir. Sistem, geçerli ölçümlerin ne zaman meydana geldiğini otomatik olarak gösterir, dolayısıyla herhangi bir sistem ısınması sırasında herhangi bir ölçüm hatasını önler. Ek olarak, borularda yoğuşma riski bulunmadığından emin olmak için giriş havalarına emme ısıtıcıları eklenebilir.

Modüler Tasarım ve Bakım Kolaylığı

Sistem, tüm ana bileşenlerin bakım ve temizliğini kolaylaştırmak için tasarlanmıştır ve merkezi kontrol sistemi, problemlerin hızlı bir şekilde teşhis edilmesi için tüm kritik ölçümleri kaydeder. Sistem, bir emniyet kapatma vanası ile istiften izole edilebilir ve buharlaştırıcı bölmeye, menteşeli ısıtıcı kapağının açılmasıyla kolayca erişilebilir ve temizlenebilir. PCME STACK 181 WS, emniyet ve kurulum ve bakım kolaylığı için gerçekten modüler bir biçimde tasarlanmıştır ve parçaların hala istif üzerine monte edilmesine izin verir.

Denetim Araçları ve QAL3 Raporlaması

Uygunluk denetimi için onaylanmış bir Parçacık Ölçüm Sistemi olarak PCME STACK 181 WS içindeki PCME QAL 181 sensörü, QA veri kaydı için ayrılmış bir denetim kanalı ile tam otomatik kontrollere (Sıfır ve Açıklık) sahiptir. Bu, operatörlerin QAL3 standartlarını karşılayabilmeleri için basitleştirilmiş bir süreç sunarken, PCME'nin QAL Raporlama Yazılımı için otomatik QAL3 raporlaması için EN 13284-2'ye tam uyumluluk seçeneği.

Otomatik otomatik kontrollere ek olarak, PCME STACK 181 WS, EN 14181 uyumluluğu ve PS-11 uyumluluğu için mutlak korelasyon denetimi için AST doğrusallık testi için gerekli olan dış denetim için ölçüm hacmine kolay ve güvenli bir operatör erişimi için tasarlanmıştır. ProScatter ™ 5 noktalı Filtre denetim birimi 5 nokta doğrusallık çekle kapsamlı enstrüman kontrolü kolaylaştırır.

İşlem koşulları

PCME STACK 181 WS şunlara uygundur:

- Çiğ noktası altında / su damlacıkları ile yığınları
Islak yıkayıcı tutuklama tesisinden sonra
- Baca Gazı Desülfürizasyonundan (FGD) sonra
- Baca gazı hız aralığı 1-20m / s
- Aşındırıcı baca gazı (korozyon koruma seçeneği)
- Değişken parçacık boyutu

Tipik Uygulamalar

PCME STACK 181 WS, aşağıdaki işlem türlerinden kaynaklanan emisyonları izlemek için kullanılır:

- FGD ile Kömür ve Petrol yakıtlı santral
Islak gaz temizlemeli atık yakma tesisi
- Kağıt hamuru ve kağıt geri kazanımı
- Islak yıkayıcılarla metalurjik ve kimyasal işlemler
- Baca gazında yüksek nem içeren şeker kurutucuları / kazanları
- Parçacık kurulu ve lif kurutma

Performans

ONAYLAR (181 SENSÖR) QAL1, MCERTS altında EN 15267-3 (EN 14181, EN ISO 14956 için) (CEMs sürüm 3 sınıf 1 için performans standartları) ve

ABD EPA standartları uyarınca TUV (BlmSch 17, 13, 27: en son revizyon) PS-11 uyumluluğunu onayladı PM CEM'ler

onaylar hakkında daha fazla
SERTIFIKA ARALIĞI 0-15 mg / m 3
0-100 mg / m 3
ÖLÇÜM YETENEĞI 0-200 mg / m 3
ALGILAMA SINIRI 0.01 mg / m 3
HAVA TAHLIYESI GEREKSINIMI In-inşa
YIĞIN SICAKLIKLARI 0-300 ° C
ÖRNEKLEME PROBU


Flanş 4 ”ANSI, 10 ° ila 15 ° eğimli, yataydan istiflemeye (opsiyonlar istek üzerine temin edilebilir)

Prob Uzunluğu 1.2 m flanş yüzeyinden (isteğe bağlı seçenekler mevcuttur)

316 paslanmaz, (korozyon direnci opsiyonu mevcuttur)

Yığın sıcaklığı aralıkları 0-300 ° C

Örnekleme probu ve analizör arasında 2m örnek hat uzunluğu (isteğe

bağlı seçenekler mevcuttur) Yığın ve analizör arasındaki isteğe bağlı küresel valf izolasyonu
KONTROL ÜNITESI


230VAC (standart), 3.2kW (115VAC opsiyonu)

Arayüzler: Modbus RS485, izole 4-20mA, Ethernet (opsiyon)

Veri kaydı: Nabız verilerinin (tutuklama tesisi temizleme teşhisi için) eşzamanlı kaydı, kısa süreli veriler (proses kontrolü için), ve

sezgisel kullanıcı arabirimi, gelişmiş grafik ekran ve QA ekranları için Simge ile sürülen, çok dilli menülerinizlenmesi için Zero & Span kontrol verilerinin günlüğe kaydedilmesi için özel QAL3 kanalına sahip uzun vadeli veriler (harici emisyon raporlaması için),

778 x 640 x 365 mm ana muhafaza, IP65, 120kg tamamen monte edilmiş
