ÜRÜNLER ENVEA-PCME QAL-260

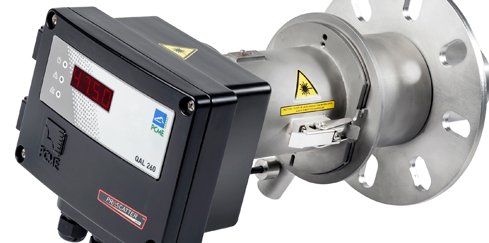

ENVEA-PCME QAL-260

QAL 260 serisi, Combustion, Yakma ve diğer endüstriyel yığınlardaki toz konsantrasyonlarının ölçülmesi için uygundur ve EN 14181 ile uyumludur. 0-15 mg / m³ sertifikasyon aralığına sahip olan QAL 260 sensörü, düşük veya yüksek toz seviyelerinde kullanılabilir. Dinamik aralıktan dolayı, sensör, Güç, Çimento ve Metallerin ergitme işlemlerinde bulunan çok daha yüksek toz seviyeleri için de uygundur.

Sensör, bağımsız bir versiyon olarak, kompakt QAL 260c veya QU 260s standart bir tek kanallı sistem veya genişletilebilir bir ağ için çok kanallı bir PRO sistemi sağlamak için PCME Kontrol Ünitesi ile kombine edilebilir (32 taneye kadar sensör ). ProController temelli çok sensörlü bir sistemin kullanılması, Kitle Emisyonlarının İzlenmesi, Bagfilter Yönetimi (PCME'nin Baghouse Performans sensörlerinin kullanılması) için PCME serisinden diğer sensörlerin (Gaz Akışı, Sıcaklık ve Basınç sensörleri gibi) eklenmesini veya bir Gaz Analizörleri dahil CEM sistemi.

PCME'nin ProScatter ™ Backscatter teknolojisi, modüle edilmiş bir lazerle aydınlatılan yığıntaki parçacıklardan geri saçılan ışık miktarını ölçer.

• Süper minimum algılama <1 mg / m³ olan ProScatter ™ Backscatter sensör teknolojisi

• Düşük tipik emisyon sınırlarına sahip işlemler için 15 mg / m³'ye kadar sertifikalı

• En iyi cihaz performansını sağlamak ve EN 13284 / QAL1 ile uyumlu olması için manuel ve uzak Sıfır ve Açıklık (referans) kontrolleri mevcuttur.

• Otomatik İşlev Kontrolü - optik sistemi tamamen sorgular

• Dahili otomatik optik kalkan aktivasyonlu Tasfiye Akış Hatası Sensörü seçeneği

• PC-ME Toz Araçları PC Yazılımı seçeneği, güvenli ve güçlü emisyon raporlaması, gerçek zamanlı ve geçmişe dönük veri analizi sağlar.

• Ex Zone 2 özellikli *

• Patent başvurusu *

beklemede

Tipik Uygulamalar

QAL 260, aşağıdaki türden uygulamalardan kaynaklanan emisyonları izlemek için kullanılır:

  • Enerji Santrali ve Yanma Süreçleri:

         Kömür yakıtlı elektrik santralleri

         Gaz / Petrol yakıtlı enerji santralleri

         Rafineri kazanları

         Biyokütle enerji santrali
  • 2m'den büyük istif büyüklüğünün bulunduğu Kimyasal, Mineral ve Metal süreçleri
  • Yoğuşmayan / kuru baca gazı *

* Islak / yoğuşmalı baca gazı uygulamaları için bkz. PCME QAL 182 WS

Performans

TOZ ÖLÇÜM ARALIĞI <1-500 mg / m³
HAVA TAHLIYESI GEREKSINIMI PCME tarafından sağlanan üfleyici veya uygun şekilde havalandırılmış cihaz havası
YIĞIN ÇAPLARI <1 - 10 m
YIĞIN SICAKLIKLARI -20 ° C ila 400 ° C
SENSÖR (260C VARIANT)



















260S (SENSÖR AĞ ÇANTASI) PCME STANDARD VEYA PRO CONTROLLER DAHİLDİR
316 Paslanmaz Çelik

IP65 Koruma Sınıfı

Güç: 100 - 240V AC veya
24V DC

Otomatik İşlevsellik Kontrolü

Hava Tahliyesi Akış Sensörü Seçeneği kontaminasyon minimizasyonu için optik ekran

Baca Gazı Sıcaklığı (izleme noktasında): 0-250 ° C, 400 ° C'ye kadar opsiyon

Baca Gazı Engelleyici (deklanşör) seçeneği
KONTROLÖRLERİ
PROCONTROLLER

BAKIŞ

sensörlerin sayısı / kanallar
Ekran

Çoklu Veri Görüntüleme

ÖZELLIKLERI VE İŞLEVLERI
Navigasyon Tuşları



Simge odaklı, çok dilli menüler
Sensör sistem kurulumu ve yapılandırma seçenekleri
yapılandırılabilir emisyon alarm seviyeleri
Sensör kalibrasyonu ekranları
mevcut PCME kontrol üniteleri ve sensörler ile sorunsuz entegrasyon

AÇILIYOR VERI
Uzun vadeli log
Kısa süreli kayıt
Darbe günlüğü
Alarm günlüğü

SISTEM ÇIKIŞLARI
Ethernet (RJ45)


USB 2.0


Röleleri
4-20 mA
RS-485

SISTEM GIRIŞLERI
Dijital
Kullanıcı için seçilebilir: PLANT OFF
göstergesi, Torba filtre temizleme
dizileri, çoklu kalibrasyonlar




1 - 32
Yüksek kontrast, parlama önleyici 7 ”(görüntülenebilir) TFT LCD
PC / RS-485 / Ethernet eşzamanlı olarak

Yukarı / Aşağı / Sol / Sağ / Enter
artı 5 işlev tuşu: 3 adet kısa kesim tuşu ve 2 adet kullanıcı tarafından programlanabilir tuş
✓
✓

✓
✓
✓



48 ay dakika @ 15
28 gün, 1 dakika @
1 saniye @ 32 saat
500 giriş


    ✓
Bağlantı türü: 100Base-T / Tx 100 Mb / s
   ✓
yerel bir PC veya laptop bağlanmak için uygun
4 x (programlanabilir)
4 x (programlanabilir)




4

ARAYÜZ MODÜLÜ

GENEL BAKIŞ

sensörlerin sayısı / kanallar
Ekran

Çoklu Veri İzleme

ÖZELLIKLER VE İŞLEVLERI
Gezinme tuşları
Simge odaklı, çok dilli menüler
Sensör sistem kurulumu ve
yapılandırma seçenekleri
yapılandırılabilir emisyon alarm seviyeleri
Sensör kalibrasyonu ekranları
mevcut sorunsuz entegrasyon
PCME kontrol üniteleri ve sensörler

AÇILIYOR VERI
Uzun vadeli log
Kısa süreli kayıt
Darbe günlüğü
Alarm günlüğü

SISTEM ÇIKIŞLARI
Ethernet (RJ45)
USB 2.0
Röleleri
4-20 mA
RS-485

SISTEM GIRIŞLERI
Dijital
Kullanıcı için seçilebilir: PLANT OFF
göstergesi, Torbalı filtre temizleme
dizileri, çok amaçlı kalibrasyonlar




İki renkli gri, arkadan aydınlatmalı grafik LCD

PC veya RS-485


Yukarı / Aşağı / Sol / Sağ / Enter
   n / a
   ✓

   ✓
   ✓
   ✓



12 ay @ 15 dakika
7 gün @ 1 dakika
8 saat @ 1 saniye
500 girişler


n / a
n / a
2 x (programlanabilir)
1 x (programlanabilir)




1
